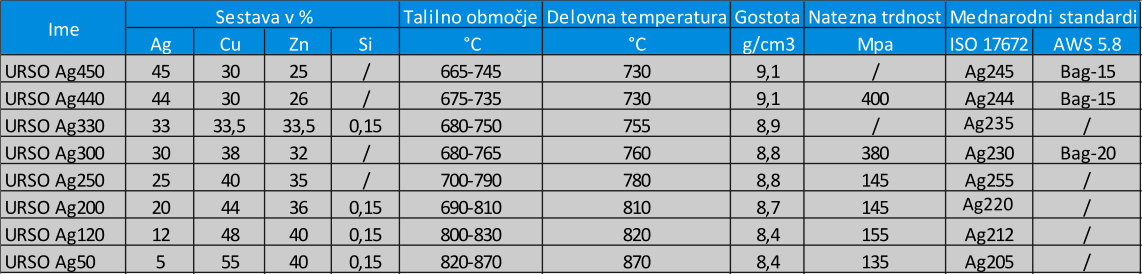

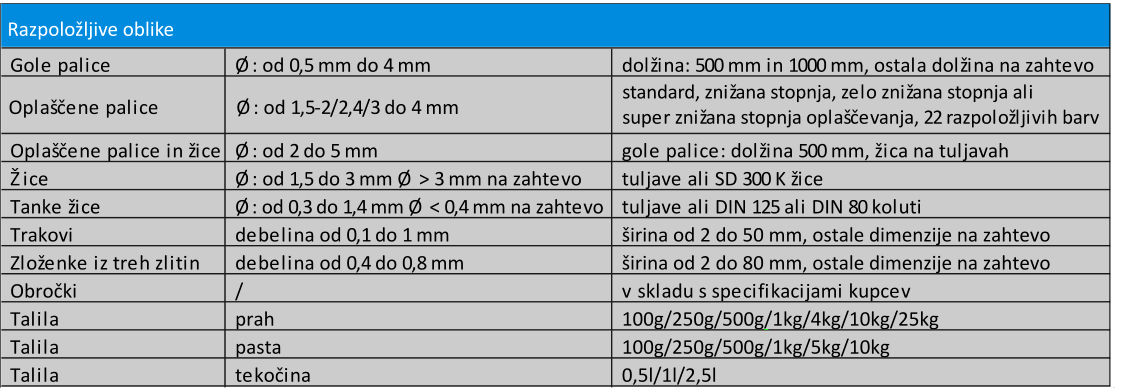

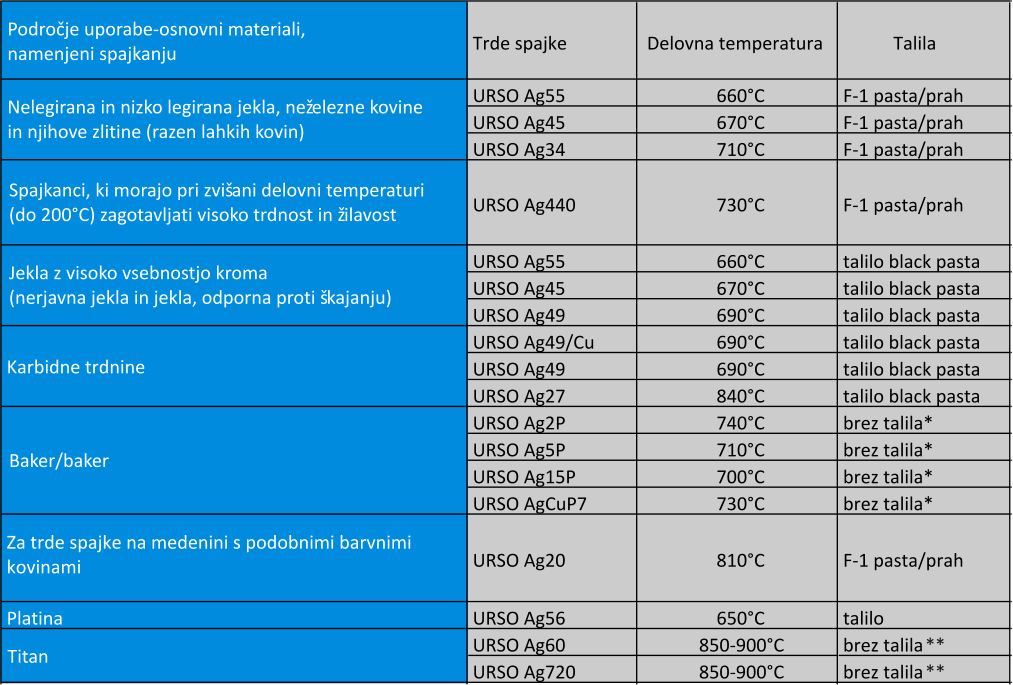

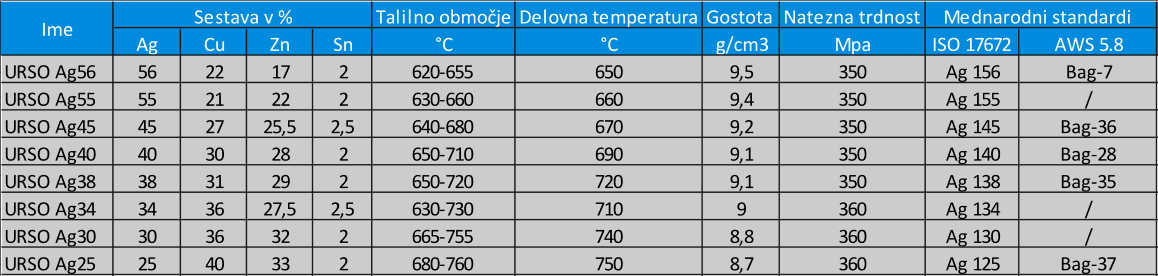

V spodnjih tabelah je opisan kratek pregled zlitin, ki zagotavljajo večnamensko uporabo in se zato najpogosteje uporabljajo. Primerna so za enostavno združitev širokega izbora materialov iz železa in neželeznih osnovnih materialov (železo, jeklo, nerjaveče jeklo, baker, medenina, itd…). Pri zvišanih delovnih temperaturah se trdnost spojev skoraj vedno občutno zmanjša. Kratkotrajne prekoračitve so dovoljene, če pri zvišani temperaturi ne pride do omemb vrednih obremenitev spojev. Če se poleg visokih mehanskih obremenitev pojavi tudi zvišana obratovalna temperatura, ne uporabljajte trdih spajk, ki vsebujejo cink. Neprekinjene obratovalne temperature za spajkanje s temi zlitinami segajo do cca. 200°C. Pri spajanju nerjavečega jekla v mokrih okoljih se priporoča uporaba zlitin, ki ne vsebujejo cinka zato, da bi se izognili okvaram spoja zaradi medsebojne korozije. V tem primeru se lahko uporabijo tudi zlitine, ki vsebujejo nikelj. Na voljo so v različnih oblikah (palice, oplaščene palice, žice, obročki, trakovi, paste in prah). Ne vsebujejo kadmija. Razdeljene so v dve kategoriji: Zlitine, ki vsebujejo kositer in zlitine, ki ne vsebujejo kositra. Kositer se uporablja za zniževanje temperature taljenja zlitine. Pri spajanju v anoksidacijskem okolju (npr. na zraku) je potrebna ustrezna izbira paste.
Trde spajke brez kadmija lahko praviloma uporabljate pri obratovalni temperaturi od -200 °C do + 200 °C. Vse spajke se lahko uporabljajo za poljubno vrsto jekla, bakra in njegovih zlitin ter niklja in njegovih zlitin. Pri spajkanju na nerjavnem jeklu se lahko zaradi vsebnosti cinka v spajkah pojavi korozija v špranji. Spajke brez kositra so uporabne zlasti pri spojih z dinamičnimi delovnimi obremenitvami in so odporne proti pregrevanju.

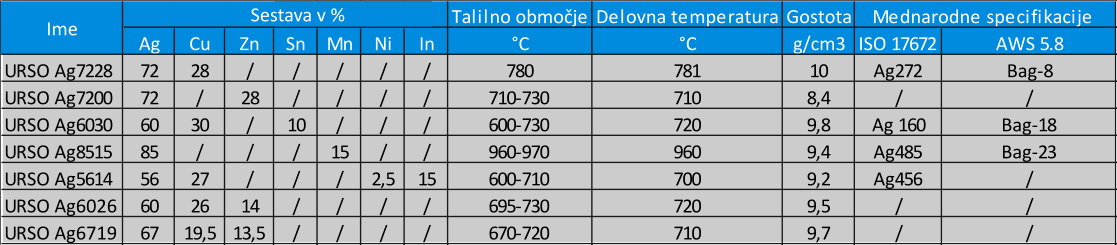

Zaradi njihove sestave se lahko uporabljajo pri spajkanju materialov, kjer spajkanje z ostalimi spajkami ni priporočljivo. Spodaj opisani materiali za spajkanje so primerni za uporabo v pečeh za spajkanje (URSO Ag7228), vključno z vakuumsko, nekonvencionalno in specifično uporabo: URSO Ag8515 ali URSO Ag7200 se priporočata, ko se zahtevajo spoji, ki so odporni na amonijak; URSO Ag6030 v primerih, ko se ne sme uporabiti cinka. URSO Ag6030 se uporablja za konstrukcije iz plemenitega jekla, URSO Ag6719 pa se uporablja za jedilni pribor in nakit.

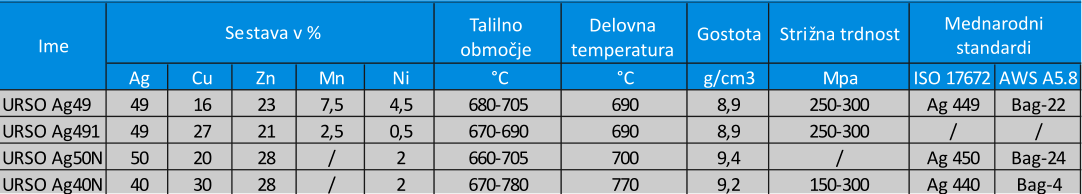

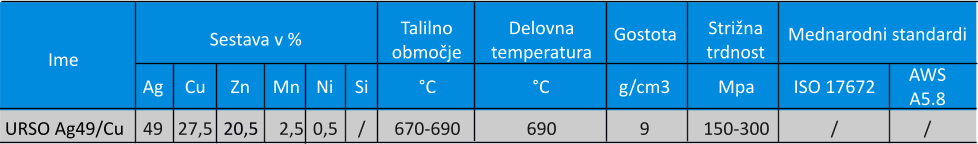

Spajke so primerne za spajkanje karbidnih trdin in slabo omočljivih materialov, kot so molibden, tantal, krom in wolfram. Izbira spajke je odvisna od trdnosti osnovnega materiala.
Kadar je razlika v velikosti sestavnih delov, kateri sestavljajo spoj, velika, lahko pride do napake na spoju, ki je posledica temperaturne obremenitve. Pogost in poznan primer tega je, ko se veliki kosi volframovega karbida spajkajo z jeklenimi podpornimi kosi. Rešitev so večplastne spajke za spajkanje karbidnih trdin, katere se pogosto uporabljajo za zmanjševanje tveganja zaradi nastanka razpok. Te izničijo notranje napetosti, ki nastanejo zaradi različnih koeficientov toplotne razteznosti. Za zahtevno uporabo, za katero je potrebna še posebej visoka strižna trdnost, priporočamo uporabo večplastne spajke s spremenjenim vmesnim slojem.

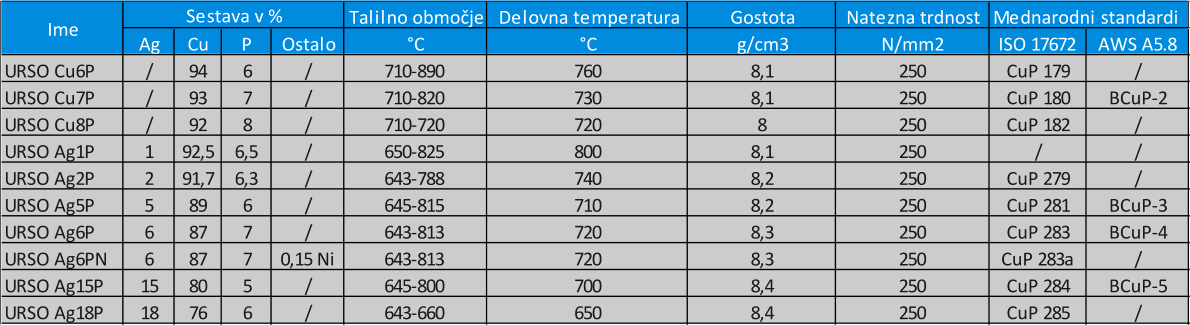

Uporabljati jih je mogoče pri obratovalni temperaturi od -70 °C do +150 °C. Spajke so primerne za spajkanje bakra z bakrom ali bakrovih zlitin. Pri spajkanju bakra z bakrom uporaba dodatnega talila zaradi vsebnosti fosforja ni potrebna. Niso primerne za jeklo in nikljeve zlitine zaradi nastanka krhke faze.

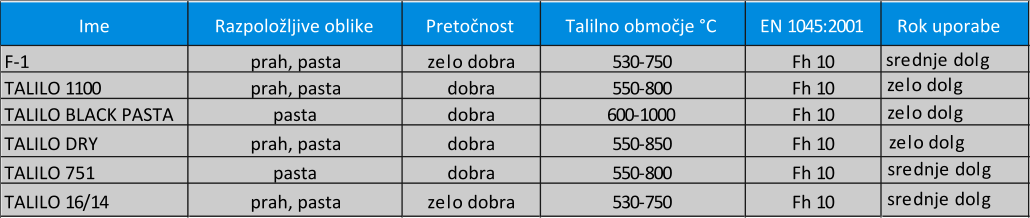

Da bi zagotovili homogeno in stalno kvaliteto so naša talila proizvedena iz najkvalitetnejše surovine z garancijo o kvaliteti. Izbira ustreznega talila je odvisna od talilnega območja spajke, kot tudi od značilnosti talila samega (pretočnosti, kapilarnosti in življenjske dobe). Talilo se mora staliti in začeti delovati pri nižji temperaturi kot je tališče spajke.

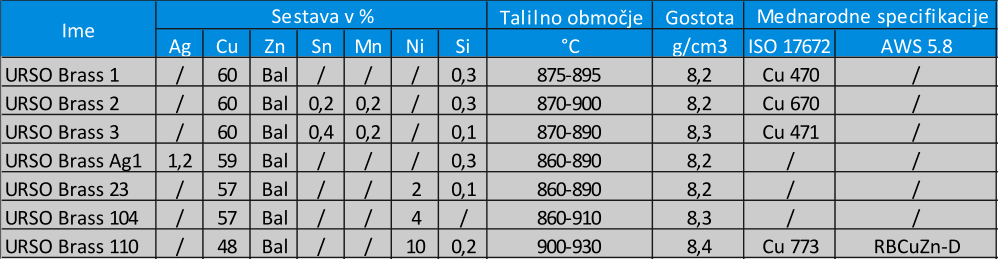

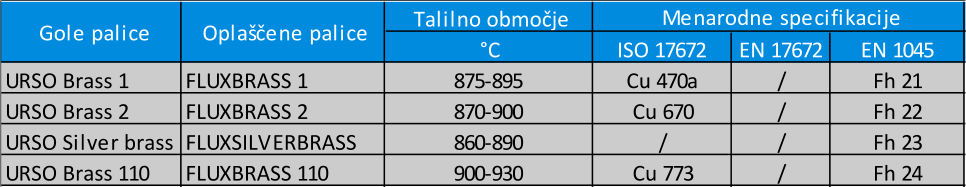

Medeninaste zlitine se učinkovito uporabljajo za spajkanje jeklenih konstrukcij z manjšo vsebnostjo karbona, kot so okvirji koles in invalidski vozički. Lahko se uporabljajo na jeklu, bakru in bakrenih zlitinah, niklju in zlitinah z osnovo niklja ter na nerjavečem jeklu, kjer odpornost na rjo ni poglavitna. Razlika v sestavi med obema vrstama zlitin slabo vpliva na njihovo učinkovitost in karakteristike spajanja. Dodan silicij izboljša gladkost nastalih zvarov. Dodana srebro in cink izboljšata pretočne lastnosti, ne glede na to, da območje taljenja ni občutneje zmanjšano. Medeninaste zlitine so z dodatkom mangana in niklja občutno močnejše od standardnih zlitin bakra in cinka. URSO Brass 110 se pogosto uporablja za spajkanje volframovega karbida. Potrebna je uporaba visokotemperaturnega talila ali pa uporaba oplaščenih palic s talilom.

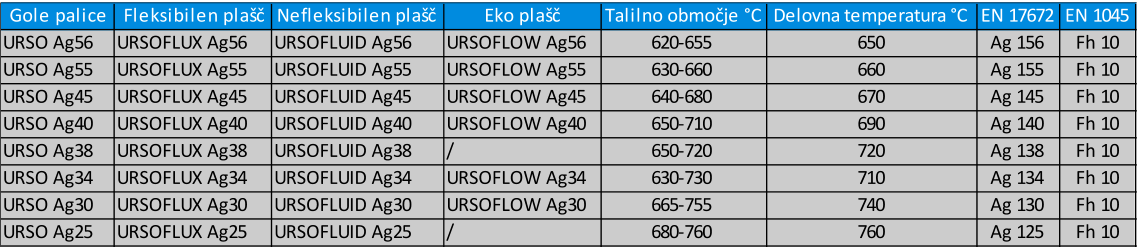

Na voljo so tudi oplaščene palice. S svojo učinkovitostjo in končno kakovostjo spojev predstavljajo dobro alternativo uporabi tekočih talil. Sloj talila zagotavlja boljšo zaščito pred oksidacijo zaradi segrevanja zlitine, do katere pride med spajkanjem.

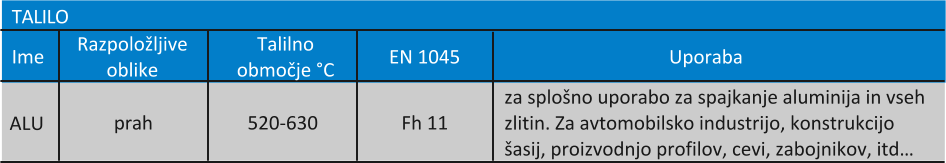

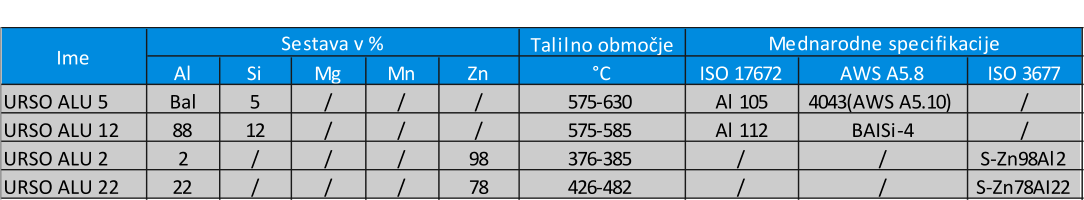

Zlitine URSO ALU se uporabljajo za spajkanje aluminija. Silicij in baker znižata tališče aluminija in ta kemijska elementa sta dodana čistemu aluminiju, da se ustvari zlitina primerna za spajkanje. Te vrste zlitin se lahko uporabijo, ker je njihovo tališče nižje od tališča osnovnih kovin za spajkanje. URSO ALU 12 je univerzalna namenska zlitina, ki se uporablja pri vseh vrstah spajkanja, na nekaterih vrstah litih zlitin in kjer je potreben omejen pretok. Na voljo je v obliki žice ali palic za ročno uporabo. URSO ALU 2 in URSO ALU 22 so bili razviti tudi za mehko spajkanje z aluminijem (spoj baker-aluminij in medenina-aluminij). Te zlitine se na veliko uporabljajo pri spajanju cevi za potrebe toplotne izmenjave in v avtomobilski industriji. URSO ALU 2 in URSO ALU 22 sta na voljo s polnitvijo talila v palicah ali žici.

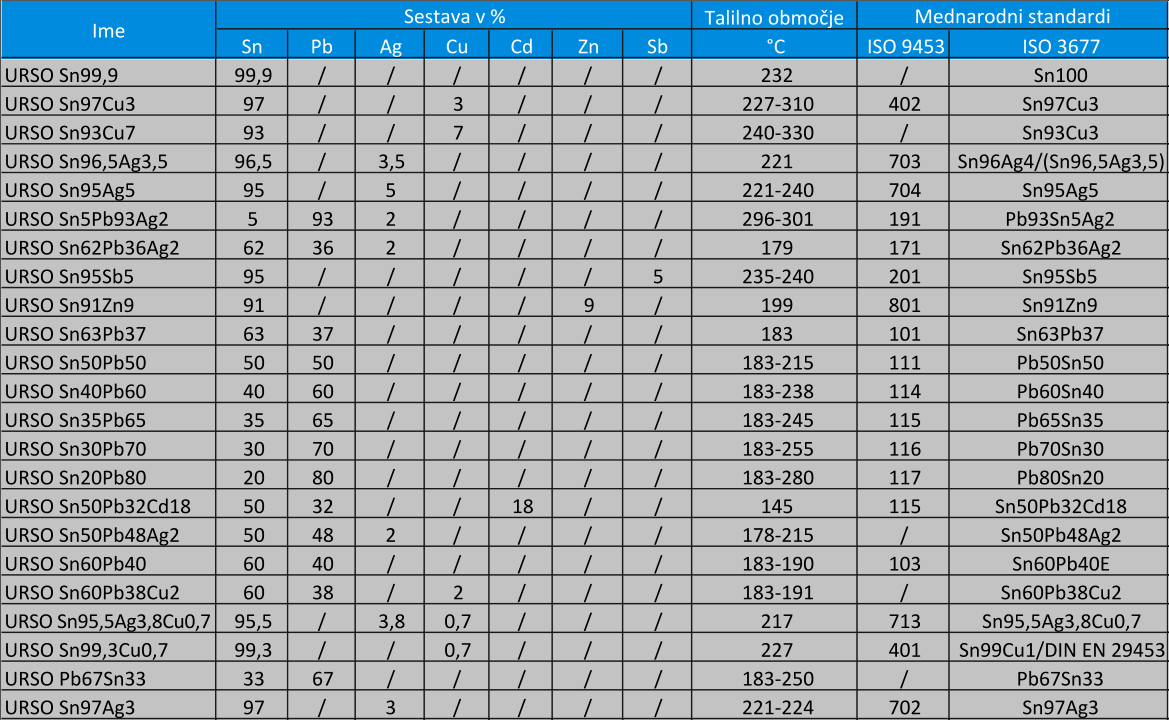

Osnovno merilo pri izbiri zlitin za mehko spajkanje je njihovo taljenje. URSO Sn63Pb37, URSO Sn40Pb60 in URSO Sn50Pb50 se najpogosteje uporabljajo v elektroniki (sestavljanje tiskanih vezij) in pri strukturnih aplikacijah, kot je sestavljanje kanalov za nepitno vodo, industrijske tekočine, izdelki s stisnjenim plinom in vakuumske konstrukcije. URSO Sn20Pb80 ima širši pastozni razpon, ki nudi boljšo izvedljivost. URSO Sn99,9 se priporoča kjer zlitine svinca in cinka niso dovoljene. V primerjavi z URSO Sn99,9 se zaradi dodanega srebra ali kombinacije srebra in bakra izboljša čvrstost in razpon ter zniža tališče. URSO Sn96,5Ag3,5 in URSO Sn95Ag5 se v velikem obsegu uporabljata v vodovodnih inštalacijah za pitno vodo in opremi v živilski industriji. Antimon, ki je dodan produktu URSO Sn95Sb5 izboljša enakomernost in razteznost spoja. Pri vseh teh vrstah mehkega spajanja je treba uporabiti talilo FLOW 707, ki odstrani tanke sloje obloge med začetno fazo postopka spajanja ter s tem omogoča staljenemu spoju, da reagira s substratom in se razširi.

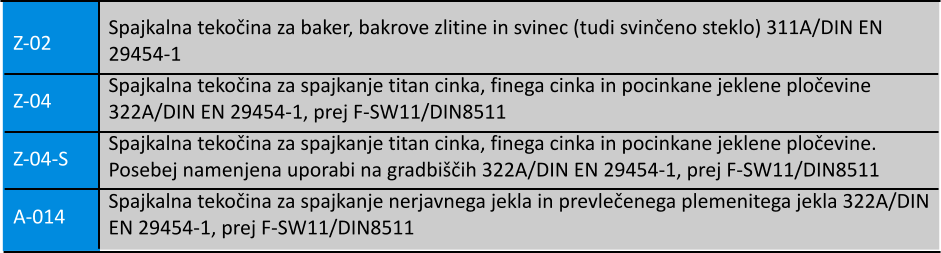

Opomba: Nudimo še dodatna talila, ki jih ponudimo ob znani uporabi in zahtevanem tališču spajkanja ter čistilo za čiščenje po spajkanju.
URSO Sn96.5Ag3.0Cu0.5, pakirana v 500g URSO Sn98.5Ag1.0Cu0.5, pakirana v 500g URSO Sn99.3/Cu0.7 pakirana v 500g URSO Sn62/Pb/Ag2, pakirana v 500g Spajkalna pasta brez svinca v obliki brizgalke (5cm, 10cm, 30cm ) Nudimo tudi: Čistila za šablono (1l, 5l, 10l) Čistila za tiskana vezja/PBC čistilo (1l, 5l, 10l) Pasta za preoblikovanje: se uporablja za spajkanje s trdno spajkalno žico ali za predelavo naprav SMD. SMD spajanje: namenjeno spajanju SMD komponent na tiskana vezja. Posebej primerno je za aplikacije, kjer se zahtevajo srednje do visoke hitrosti doziranja predvsem s točkovnim prenosom in sitotiskom. Ponaša se tudi z dobrimi električnimi karakteristikami. Pakirano v obliki brizgalke (5cm,10cm, 30cm ) ali v lončku (100g).

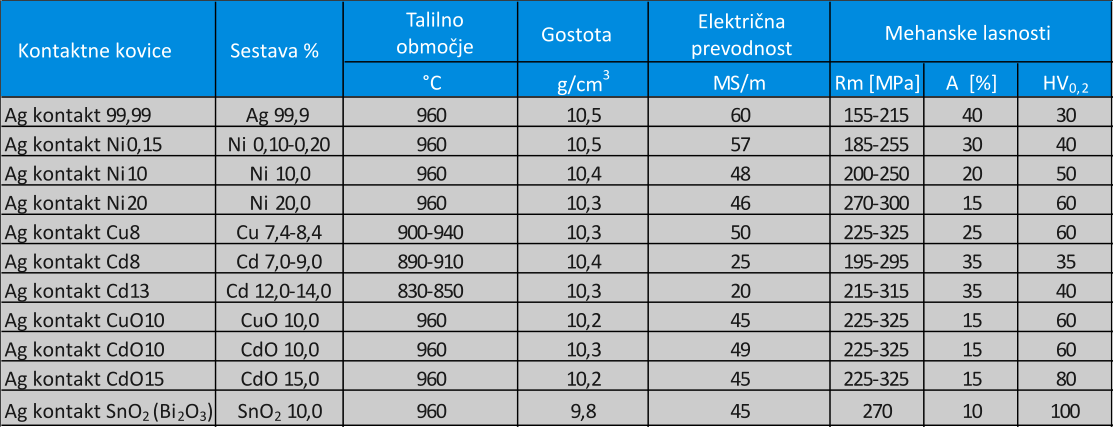

Izdelujemo vse vrste kontaktnih kovic. Prilagajamo se potrebam kupcev.
Anode 600 x 200 x 10 mm ali drugih dimenzij po naročilu.
Uporablja se kot talilo in je mešanica talila, veziva in praška za mehko spajkanje. V vsakem primeru je potrebno uporabiti še mehko spajko URSO Sn97Ag3 ali URSO Sn97Cu3. Pakirano po 250g s čopičem. Prednosti paste za mehko spajkanje Sn97Cu3-Cu-Rofix3: • Zelo dobro zapolni spajkalne reže in tako zagotavlja najboljšo trdnost • Ostanki talila se zelo preprosto odstranijo, ker so topni v hladni vodi in jih preprosto izperete skladno s • Ker omogoča jasno prepoznavanje taljenja spajke in s tem ustrezno temperaturo spajkanja, preprečuje pregrevanje cevi in armatur
Tesnilna vrvica LOCTITE 55 je primerna za varovanje in tesnjenje kovinskih in plastičnih navojev ter cevi. Omogoča takojšnje tesnjenje pod visokim pritiskom - brez sušenja. Je idealna izbira za hitro, enostavno in zanesljivo tesnjenje. Izdelek ima certifikat za plin in pitno vodo. Certificiran je v skladu z NSF/ANSI, Standard 61.
Uporablja se za čiščenje koncev bakrenih cevi. Uporabljate jo lahko dlje časa, saj jo preprosto očistite s spiranjem, izpihovanjem ali s stresanjem in jo nato znova uporabite. • Odporna proti topilom • Ne povzroča obrabe kovin • Hitro čiščenje cevi brez nastanka prask
Je brez vsebnosti azbesta. Njena prednost sta koprena iz kakovostnih vlaken (vlakna se ne topijo) in odlična trdnost tekstila iz steklenih vlaken. Ščiti okolico spajkalnega mesta pred razpršenim plamenom gorilnika. Preprečite neposredno segrevanje z gorilnikom. Podloga je odporna do temperature 300°C ali do 1000°C ob kratkoročnem segrevanju.
